OT82111_VC1固件测试指南¶

一、框图简介¶

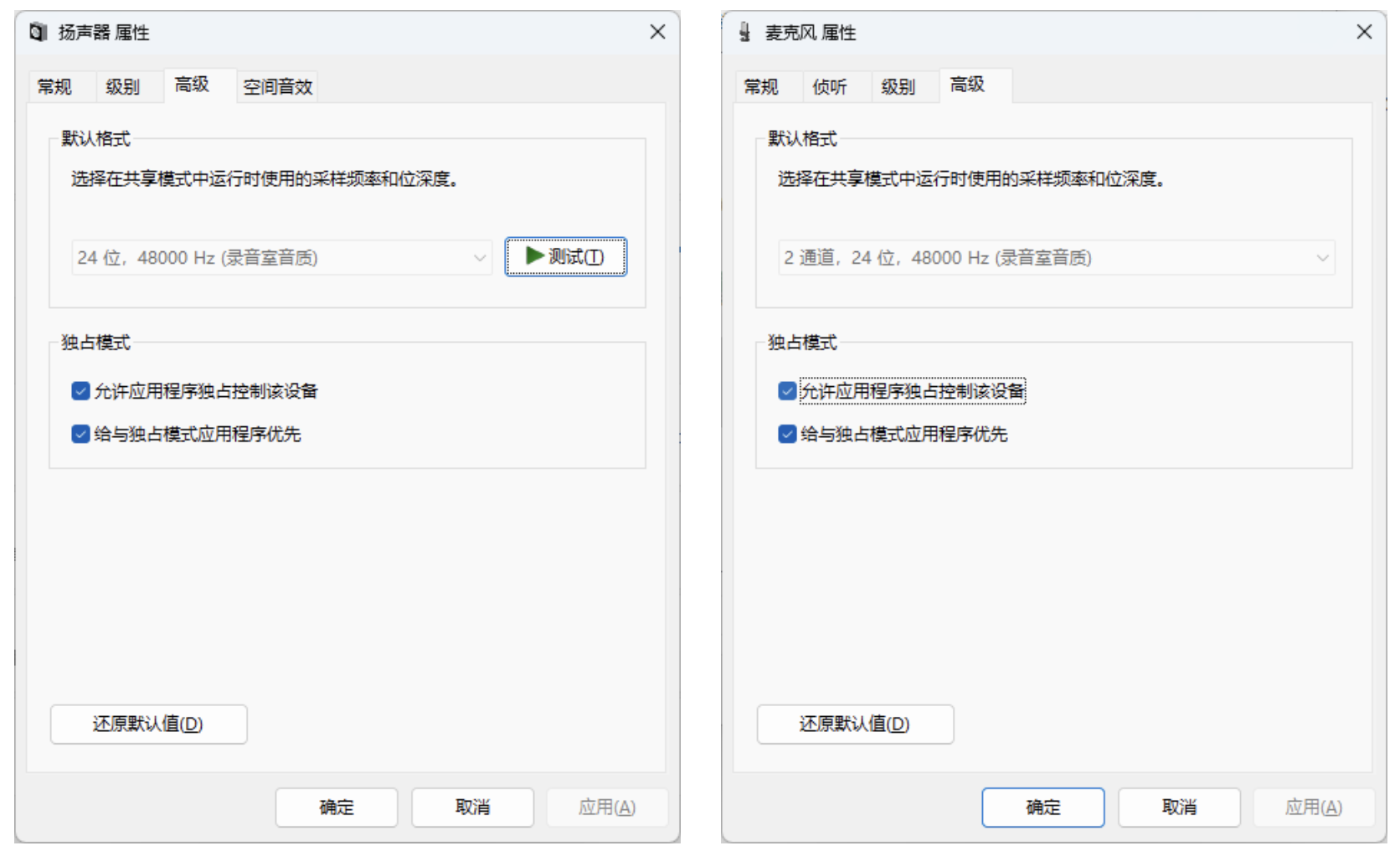

二、A316-LS-MIC-V2默认输入A316输出¶

• A316-LS-MIC-V2默认输入到A316为固定的24位 48KHz。
• 无论录音时选择何种采样率，USB设备输出到3.5mm音频接口（耳机测试）时，音频都会被固定转换为24位 48KHz进行播放。
• USB设备输出到播放设备的音频格式为24位 48KHz，且不可更改。

三、I2S输出采样率获取与切换¶

A316-LS-MIC-V2评估板支持通过按键切换不同的输入采样率，音频会通过3.5mm接口（耳机测试）正常输出。
可切换的采样率包括：44.1KHz、48KHz、88.2KHz、96KHz、176.4KHz、192KHz。
如需精确测量采样率，可使用逻辑分析仪抓取波形（实际测量可能存在一定误差）。

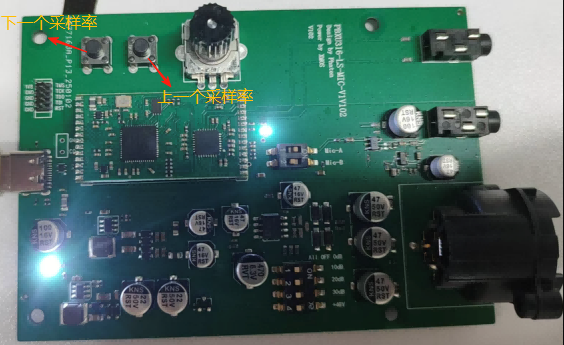

1. 切换采样率的按键位置¶

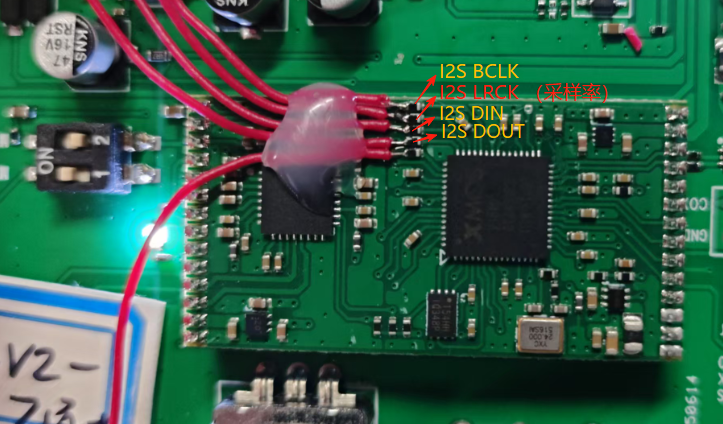

2. A316-LS-MIC-V2 波形抓取接线方式¶

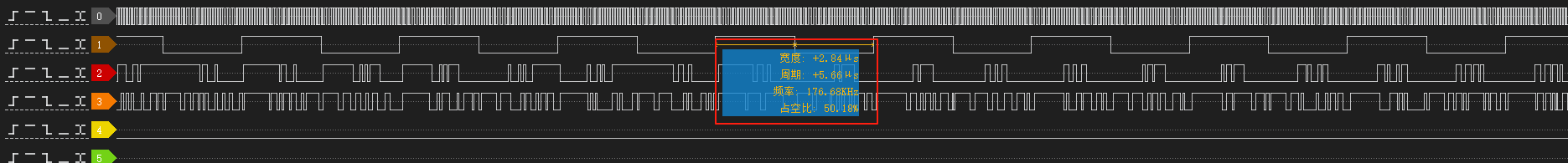

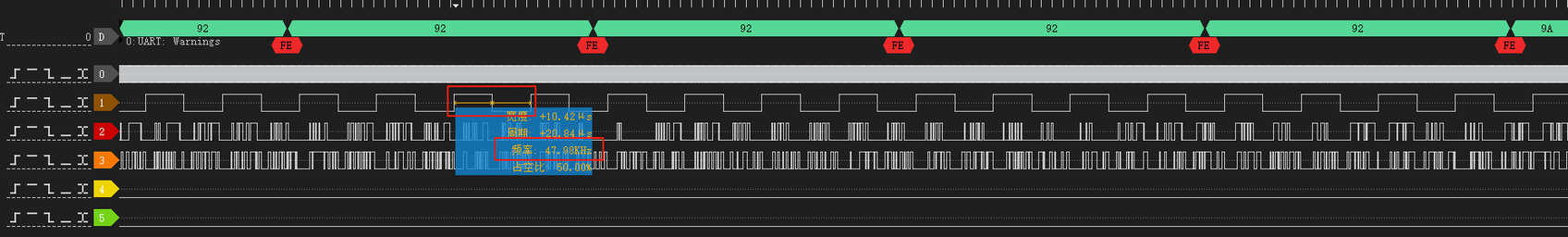

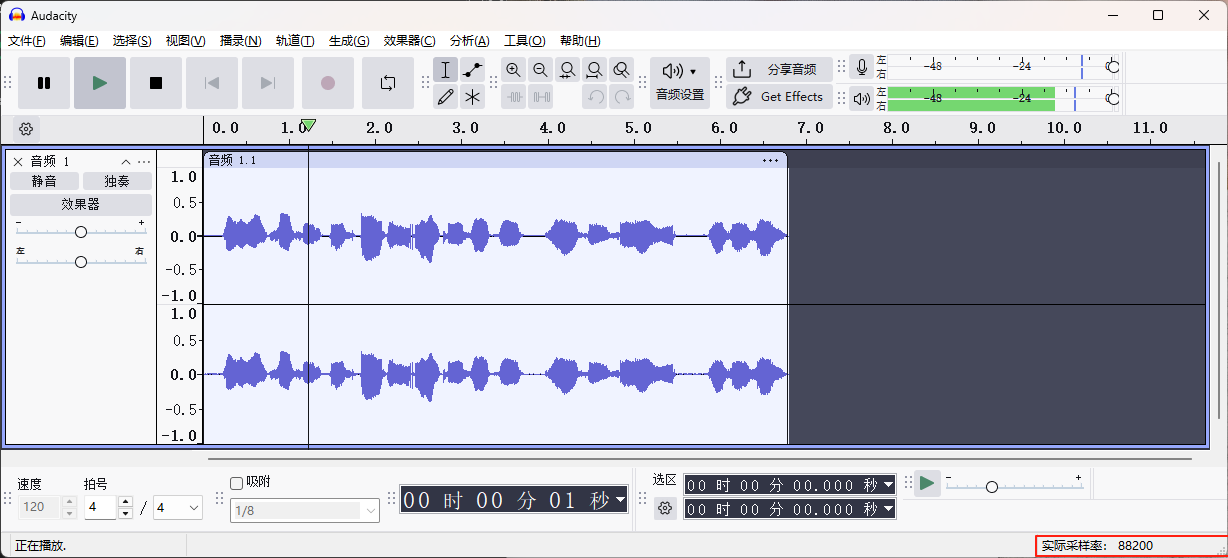

3. 不同采样率下的录音及波形（均为24bit）¶

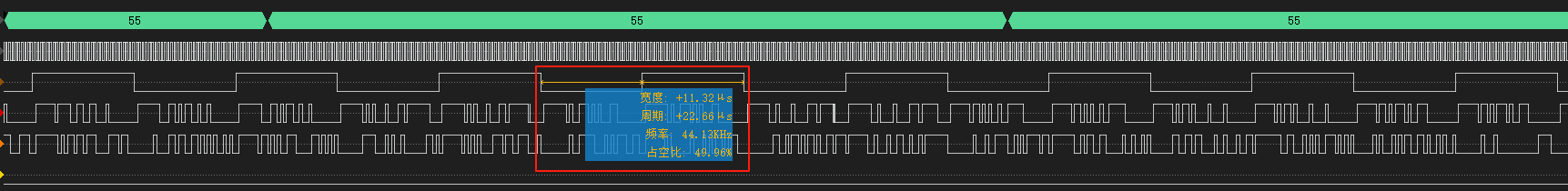

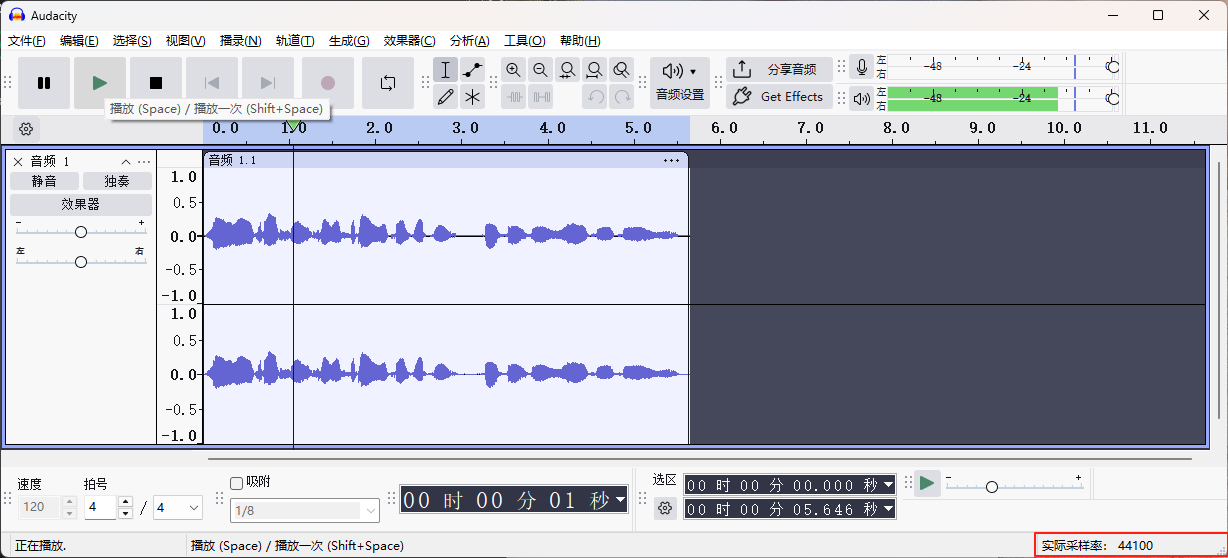

• 44.1KHz：



• 48KHz：

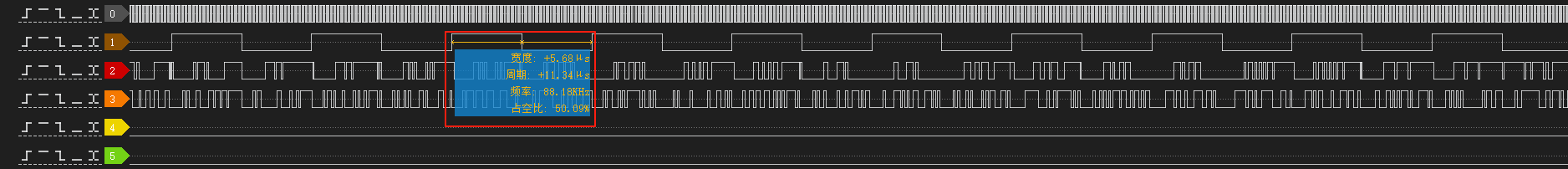

• 88.2KHz：

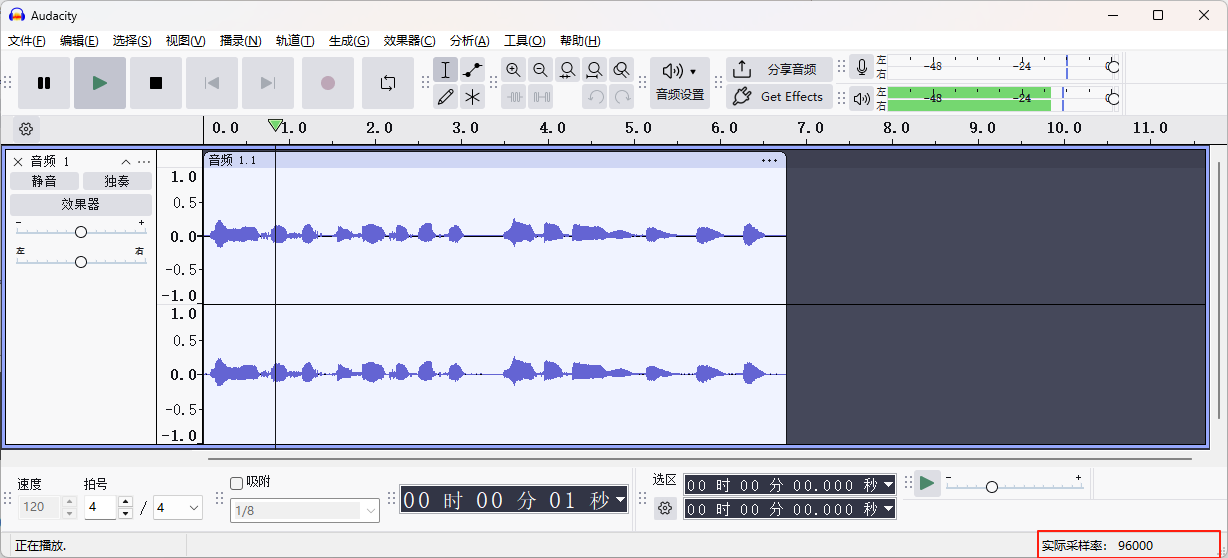

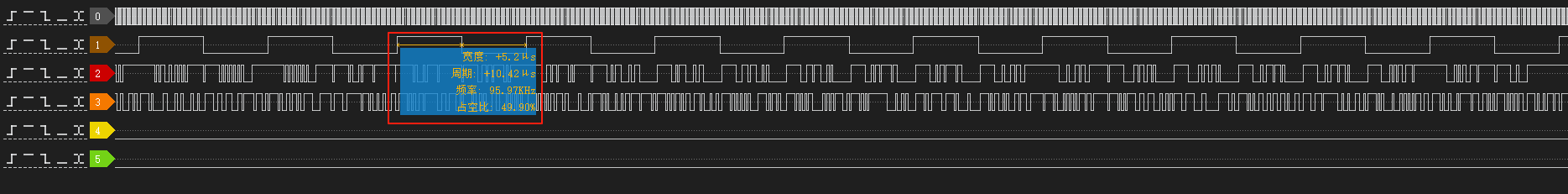

• 96KHz：

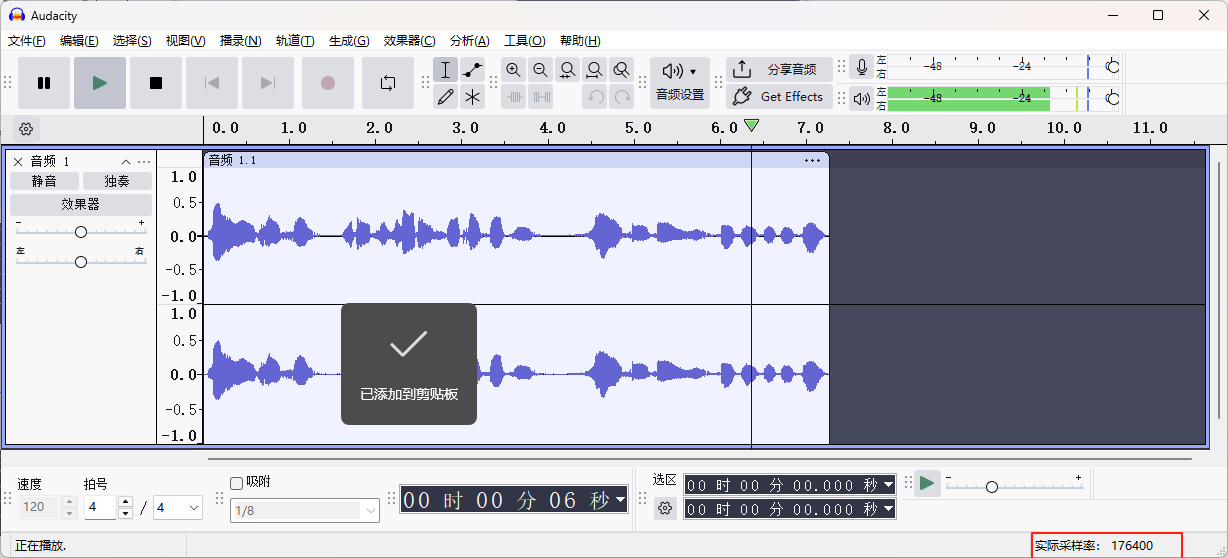

• 176.4KHz：

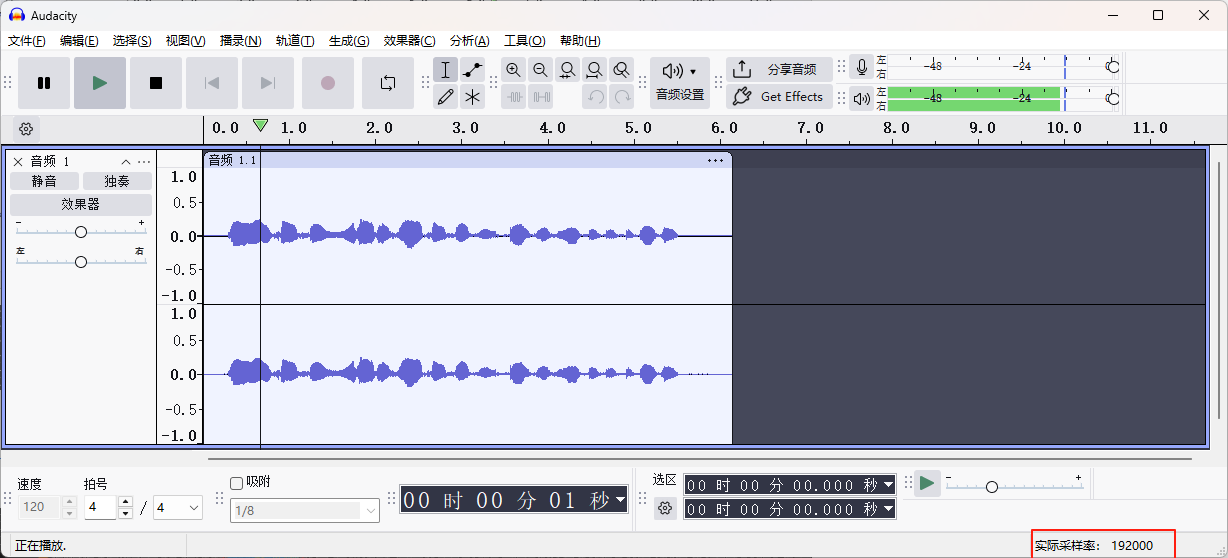

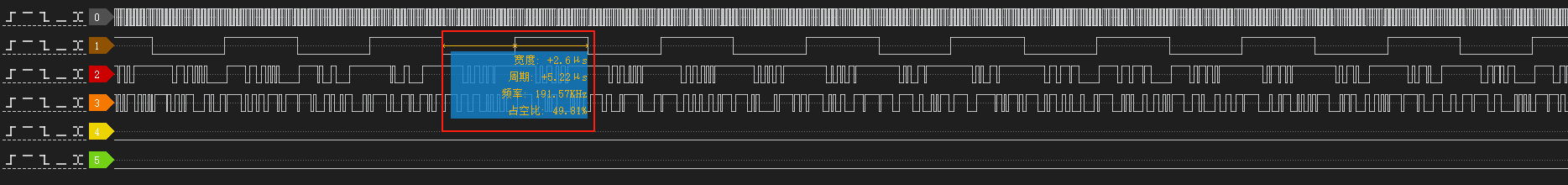

• 192KHz：
