A316-HF-DAC-V1 USB HiFi音频解码器评估板使用手册¶
一，评估板硬件规格¶
- A316-HF-DAC-V1是专为USB桌面高清音频解码器设计的评估板，其采用飞腾云A316_1926V1 XU316模组设计。评估板支持USB，光钎，同轴以及I2S音频信号源输入。通过按键选择不同的音频输入源。
- 评估板采用AKM4493SEQ DAC输出模拟音频。
- 支持音频接口
- USB 2.0 (Full-speed and High-speed)
- I2S/TDM
- S/PDIF(光钎/同轴)
- Direct Stream Digital(DSD)
- 支持音频采用率
- PCM: 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 352.8kHz, 384kHz，705.6kHz，768KHz
- DSD: DSD 64 ,DSD 128, DSD 256, DSD 512
- DOP: DOP 64 ,DOP 128，DOP256
- 系统兼容
- UAC 2.0协议 ,支持ASIO ,支持多种操作系统，如Windows , Linux ,Android, MAC OS 和IOS等

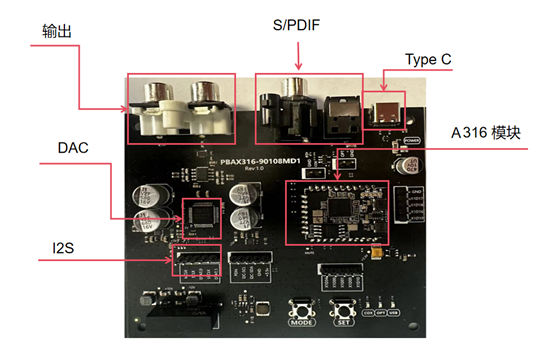

| 接口 | 功能 |
|---|---|
| Type-C | 接PC/手机USB，USB音频输入以及5V供电 |
| S/PDIF | 接光钎/同轴数字音频输入 |
| I2S | I2S 输入输入 |
| 输出 | RCA左右声道模拟音频输出 |
USB音频输入，和DAC AKM4493匹配
| 参数项 | 数值 |
|---|---|
| THD+N RATIO | 108.232dB |
| SIGNAL-NOISE RATIO | 120.012dB |
| RCAOUT Crosstalk(10K) | 111.851dB |
S/PDIF音频输入，和DAC AKM4493匹配
| 参数项 | 数值 |
|---|---|
| THD+N RATIO | 108.380dB |
| SIGNAL-NOISE RATIO | 118.483dB |
| RCAOUT Crosstalk(10K) | 115.302dB |
| 功能 | 最小值 | 最大值 | 单位 |
|---|---|---|---|
| 工作温度 | 0 | 70 | ℃ |
| 工作电压 | 4.5 | 5 | V |
| ⼯作状态 | 平均值 | 峰值 | 单位 |
|---|---|---|---|
| @5V | 250 | 300 | mA |
二，评估板使用说明¶
安装Windown驱动¶
Note
- 用户拿到评估板后，如果是第一次使用，且是Windows系统，需要安装Windows驱动后才能进行评估测试。
- Windows 10 build 1809 及以后的版本， 已经有原生的USB UAC 2.0的驱动。但原生的驱动只能播放最高384Khz采样率音频。 如要评估768Khz采样率和DSD格式则需要安装第三方驱动。
- Linux，Mac，手机都不需要安装驱动
-
下载评估版驱动。解压后，直接运行XMOS_TUSBAudio_eval_v5.58.0_2023-06-29_setup.exe，然后一路默认安装就可以了。
-
通过USB线连接评估板和windows电脑，在右下角有点击TUSB图标，如果USB Audio Device显示如右图，就表示驱动运行正常。
-
评估板在设备管理器上枚举成了 USB 2.0 Audio Devices（UAC2.0）
-
在播放栏项，设置USB 2.0 Audio Devices（UAC2.0）为默认设备
音频评估¶
评估板上有3个指示灯，USB， OPT， COX分别表示USB，光纤，同轴模式。
- 短按MODE按键，USB指示灯亮，播放USB音频。
- 短按MODE按键，OPT指示灯亮，播放OPT音频。
- 短按MODE按键，COX指示灯亮，播放COX音频。
